Projekty

2016 Macco Organiques s.r.o. Bruntál (CZ)

Druhá etapa výstavby r.2017
Rozměry objektu 80x50x18m
Hmotnost ocelové konstrukce 495,5 t
Výrobní a skladovací haly včetně technologické konstrukce
Projekt pro realizaci stavby
První etapa výstavby r. 2013

2016 Hornbach Amsterdam (NED)

Projekt pro realizaci dílčí části včetně výrobní dokumentace prefabrikovaných dílců – subdodávka pro projekční kancelář FISCHER + SCHMID GmBH, Německo
Délka průjezdu cca 75 m, rozpětí pole 21 m (předepnuté+stěnové nosníky)
Prostorově složitá konstrukce – výhodně využito 3D modelování softwarem Tekla Structures s řešením návaznosti technologických částí a ocelových konstrukcí na železobetonové
Modelováno včetně vložených prvků pro kotvení, montáž a propojení s přilehlými stěnami
Projekt pro realizaci 04 – 06 / 2015
Realizace 2016

3D celkový model

3D model skeletu

realizace skeletu

realizace skeletu

realizace stěn

3D výztuž sloupu

realizace výztuž sloupu

2015/2016 Malá vodní elektrárna URAGO (ITA)

Novostavba malé vodní elektrárny včetně rybího přechodu a jezu
Železobetonové a ocelové konstrukce
- celkový objem uloženého betonu 1454 m3
- hmotnost ocelových konstrukcí 13,3 t
Půdorysný rozměr hlavního objektu elektrárny 23,7 x 7 m, délka hlavního objektu včetně nátoku a výtok 53,8 m, délka rybího přechodu 55,8 m
Prostorově složitá konstrukce – výhodně využito 3D modelování softwarem Tekla Structures s řešením návaznosti technologických částí a ocelových konstrukcí na železobetonové
Projekt pro provedení stavby 05 – 07 / 2015
Projekt pro realizaci 05 – 07 / 2015
Realizace 11 / 2015 – 11 / 2016

3D celkový model

dokončená elektrárna

hlavní model včetně výtoku a nátoku

průbeh realizace základů strojovny

průběh realizace výtoku

3d model rybího přechodu

průběh realizace jezu

dokončená elektrárna

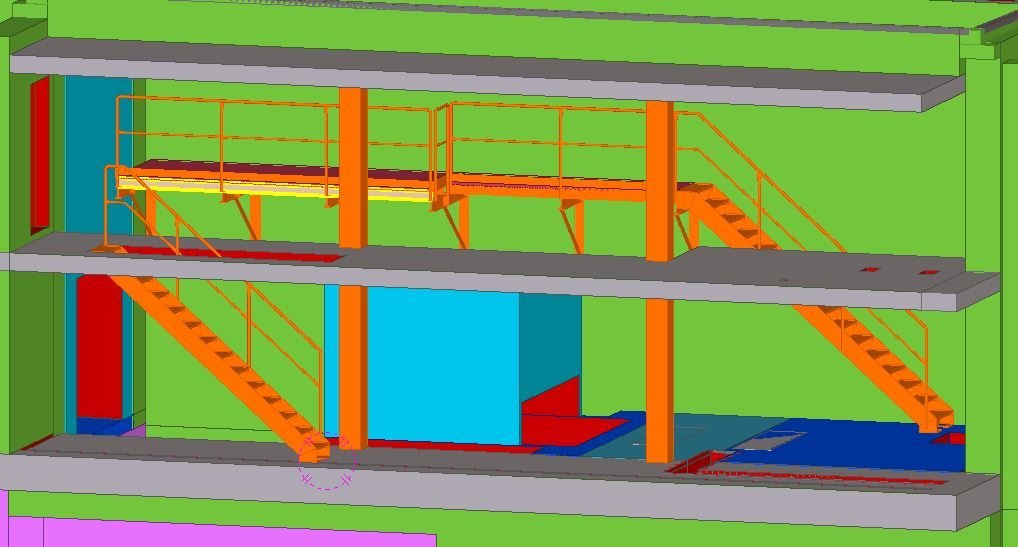

3d model vnitřní části strojovny

průběh realizace jezu

dokončený prostor pro turbínu

dokončené česle

hloubení základů strojovny

realizace strojovny

2015 ZŠ Milovice

Železobetonová skeletová konstrukce – celkový objem uloženého betonu 1525 m3
Třípodlažní, v části půdorysu čtyřpodlažní objekt založený na vrtaných pilotách
Půdorysně nepravidelného tvaru o rozměrech cca 27 x 73 m
Půdorysné moduly podporujících sloupů 6 x 6,9-8,0 m
Stropní bezprůvlaková deska tl. 250 mm, v místě větších rozponů lokálně zesílená hlavicemi tl. 400 mm
Projekt pro realizaci 05 – 07 / 2015
Realizace 06 – 12 / 2015

3D celkový model

3D model skeletu

realizace skeletu

realizace skeletu

realizace stěn

3D výztuž sloupu

realizace výztuž sloupu

2014 Benešova třída Hradec Králové

2013 Planetárium hradec Králové

Planetárium Hradec králové

2013 Hala Mukařov

2013 Hala Chroustovice

2013 RECARO

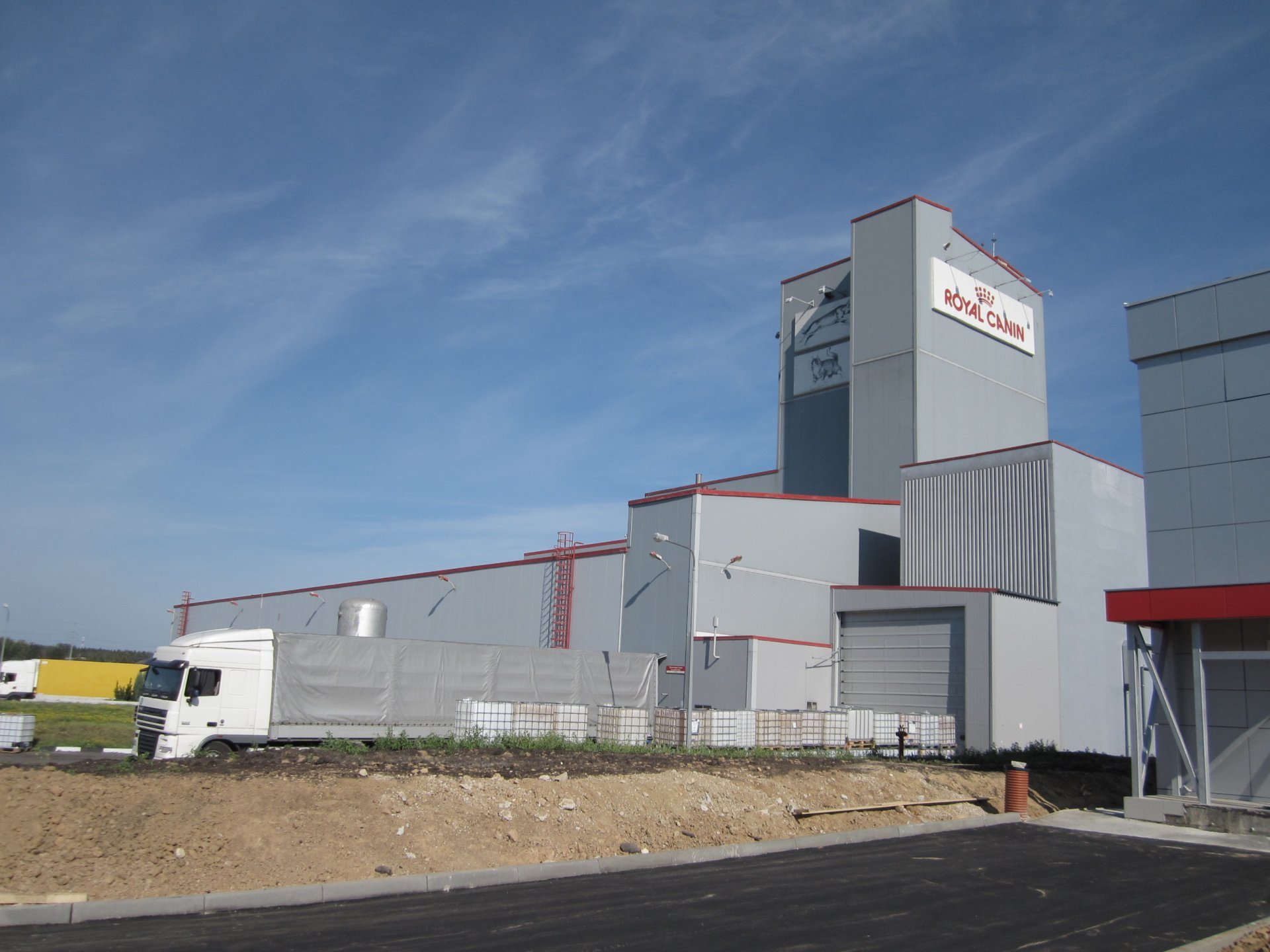

2012 ROYAL CANIN

2016 Poliklinika Budějovická, Praha (CZ)

Půdorysné moduly podporujících sloupů v příčném směru 6,0 - 3,6 – 6,0 a v podélném směru 6,0 m
Železobetonová prefabrikovaná skeletová konstrukce – celkový objem betonových prefabrikovaných prvků 665 m3 bez panelů Spiroll
Nástavba jednoho podlaží v části objektu s napojením na stávající konstrukci a čtyř kompletních podlaží.
Půdorysné rozměry cca 17,5 x 92,2 m
Ploché průvlaky v části objektu tl. 250 mm se stropními panely uloženými na ozub, sloupy 400x400 mm, stěnová ztužující jádra tl. 200 mm
Projekt pro realizaci 08 – 12 / 2016
Realizace 10 / 2016 – 2017

2016 Hornbach Affolterm am Albis

Projekt pro realizaci včetně výrobní dokumentace prefabrikovaných dílců – subdodávka pro projekční kancelář FISCHER + SCHMID GmBH, Německo
Podzemní garáže – trámový strop (deska+trámy+průvlaky) – modul 10,6 x 8,25m nájezdová rampa na povrch terénu
Jedno nadzemní podlaží, schodišťové+výtahové šachty
Prostorově objemná konstrukce – výhodně využito 3D modelování softwarem Tekla Structures s řešením návaznosti ocelových konstrukcí na železobetonové
Modelováno včetně vložených prvků pro kotvení, montáž a propojení s ocelovou konstrukcí
Projekt pro realizaci 01 – 10 / 2016
Realizace 2017

3D celkový model

dokončená stavba

základové konstrukce

základové konstrukce

základové konstrukce

výztuž stěny

realizace stěn

výztuž stěny

výztuž sloupu

realizace stěn

realizace balkony

realizace stěny

realizace stěn

2016 BD Lovochemie, Lovosice (CZ)

Zpracování projektové dokumentace souboru staveb v areálu Lovochemi, Lovosice
Projekty železobetonových monolitických skletových konstrukcí, monolitických základových plošných konstrukcí výrobních hal, výrobních linek, sil atd.
Projekt pro realizaci 01 - 10 / 2016
Realizace 2016/2017

3D - základy pro sila

realizace - základy pro sila

3D - univerzální granulační linka

3D - typické patro objektu

3D - křížení výztuže sloupu a průvlaků

realizace - křížení výztuže sloupu a průvlaků

3D - detail vyztužení konzoly

3D - prostupy stropem

realizace - prostupy stropem

2015 BD Šmukýřka, Praha (CZ)

Železobetonová stěnová konstrukce s přilehlými opěrnými venkovními stěnami a garážemi, celkový objem uloženého betonu 1710 m3
Až 6-ti podlažní objekt půdorysného rozměru 12 x 57 m
Stěny tl. 200 mm, stropní desky tl. 200 mm
Trvalé zajištění svahu kotvenou záporovou stěnou výšky 10 m opatřenou torkretem (samostatná část projektu)
Objekt založen na vrtaných pilotách a „tenké“ základové desce tl. 300 mm
Projekt pro realizaci 11 / 2014 – 01 / 2015
Realizace 05 – 10 / 2015

3D celkový model

dokončená stavba

základové konstrukce

základové konstrukce

základové konstrukce

výztuž stěny

realizace stěn

výztuž stěny

výztuž sloupu

realizace stěn

realizace balkony

realizace stěny

realizace stěn

2014 LAB Odense

2013 Cukrovar Vrbatky

cukrovar Vrbátky - střešní konstrukce

2013 Hala Zelený

2012 Stadion Vítkovice

Ocelová konstrukce - stadion Vítkovice - venkovní tribuna

tribuna stadion Vítkovice

2012 SVANTAA

2011ADM Olomouc

ADM Olomouc - venkovní schodiště
